В качестве устройства управления системой "ЭЛИС" используется информатор «Электроника МС6610», размещённый в кабине водителя. Информатор имеет алфавитно-цифровой жидкокристаллический индикатор, на котором отображаются показания встроенных часов реального времени и название очередной остановки.

Информатор "Электроника МС6610.03", "Электроника МС6610.03П"

   Информатор "Электроника МС6610.03(П)" находится в серийном производстве с 2008 г. В качестве носителя информации в информаторе можно использовать стандартные MMC, SD или SDHC карты памяти объемом до 32 ГБайт включительно. Информатор имеет встроенный MP3-декодер и поддерживает стандартные частоты дискретизации звука (до 48 кГц включительно). На передней панели информатора размещен алфавитно-цифровой жидкокристаллический индикатор, на котором отображаются показания встроенных часов реального времени и название очередной остановки. Регулировка громкости звука - электронная (64 уровня), осуществляется кнопками передней панели информатора.
   К информатору можно подключить любой динамический микрофон, имеющий коммутационную кнопку или тангенту (например, М-ТГУ или аналогичный). В комплекте информатора поставляется динамический микрофон МДМ-7-1 производства ООО фирма "Сапсан" (г. Рязань) или электретный микрофон собственного производства (устройство микрофонное НПЦ3.892.004).

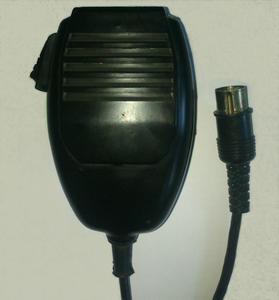

Электретный микрофон

   Для работы в составе информационной системы "ЭЛИС" информатор оснащён интерфейсом RS-485, к которому подключены светодиодные табло информационной системы.
   Информатор может объявлять остановки на любых трёх языках, а также обеспечивает возможность вывода маршрутной информации на светодиодные табло информационной системы "ЭЛИС" на любых трёх языках из следующих: русский, английский, белорусский, украинский, сербский, татарский, азербайджанский, киргизский.
   Подготовка звуковой и текстовой информации для записи на карты памяти производится при помощи Windows-программы «АРМ подготовки фонограмм» InfoSD.exe. Сама же запись сформированных программой InfoSD.exe файлов групп маршрутов осуществляется на стандартных устройствах чтения-записи для карт памяти, имеющихся в настоящее время во многих компьютерах. При отсутствии в Вашем компьютере подобного устройства, можно воспользоваться отдельным внешним устройством чтения-записи карт (в обиходе их часто называют "карт-ридер", хотя в обязанности устройства всегда входит и возможность записи карт).

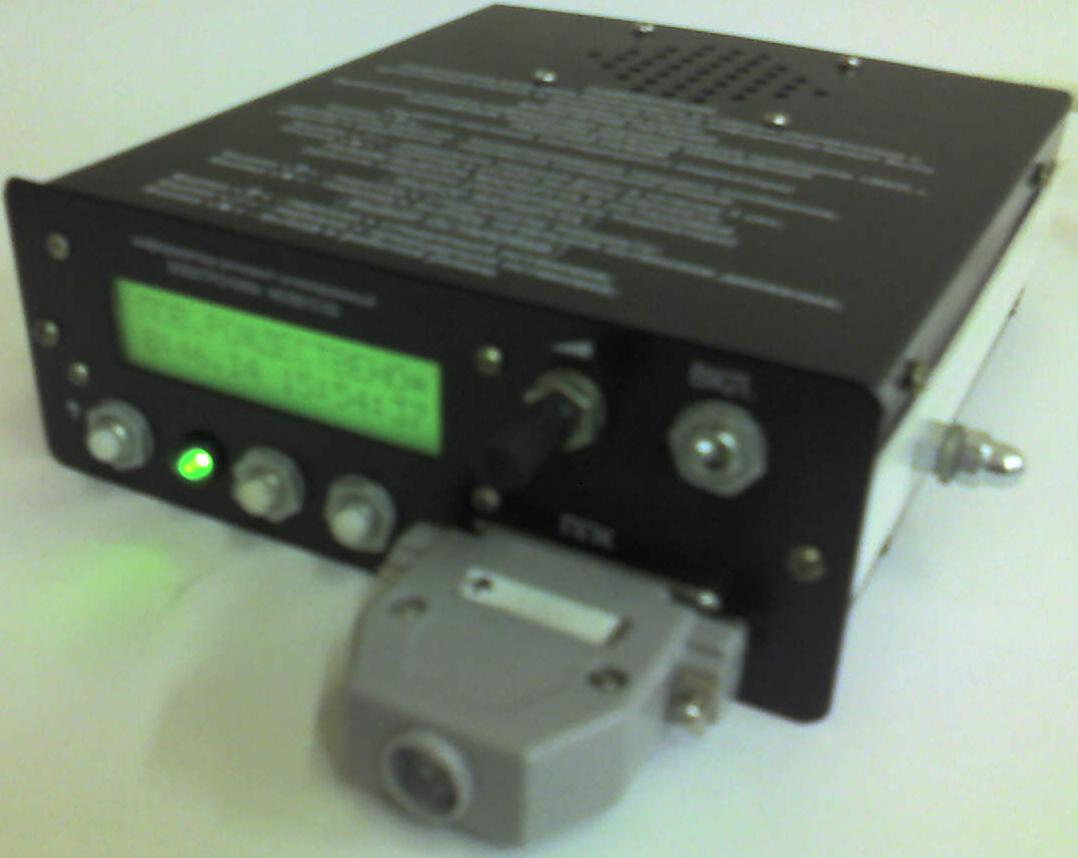

Информатор "Электроника МС6610.02", "Электроника МС6610.02П"
(снят с производства)

  Информатор речевой электронный "Электроника МС6610.02(П)" предназначен для воспроизведения речевой информации об остановках и других служебных сообщений, ранее записанных и хранимых в памяти запоминающего устройства, а также для воспроизведения речи водителя при работе от микрофона на акустическую систему салона в подвижных единицах городского транспорта.
   К информатору подключен сменный модуль ППК с микросхемой FLASH-памяти, в которой хранятся звуковые и текстовые сообщения системы.
   В один модуль памяти размером 1 Мбайт можно записать несколько маршрутов (например, всю автоколонну), чем достигается оперативность подготовки информатора для работы на другом маршруте. К тому же, съемность модулей памяти позволяет, имея их несколько штук (например, по числу колонн), охватить информацией весь автобусный парк.
   Сменные модули памяти ППК имеют объем 1, 2, 4 или 8 Мбайт и обозначаются ППК-1, ППК-2, ППК-4 или ППК-8 соответственно.
   Информация для программирования модулей памяти готовится при помощи той же самой Windows-программы «АРМ подготовки фонограмм» InfoSD.exe, что и для информаторов "Электроника МС6610.03(П)". Во время подготовки фонограммы имеется возможность назначить отдельные остановки «контрольными», что позволяет вести «протокол движения», фиксируя в модуле памяти текущее время в момент объявления «контрольной» остановки.
  Перепрограммирование модулей памяти производится подключением информатора (с присоединенным к нему модулем) простым трехпроводным кабелем к стандартному последовательному порту компьютера. При частом обновлении информации в модулях памяти удобно пользоваться USB программатором модулей памяти ППК USBprog(поставляется отдельно), который подключается к персональному компьютеру через стандартный USB-порт.
  Питание информатора осуществляется от бортовой сети постоянного тока подвижной единицы при колебаниях напряжения от 15 до 36 В и допустимом токе потребления 2 А.

    К информатору можно подключить любой динамический микрофон, имеющий коммутационную кнопку или тангенту (например, М-ТГУ или аналогичный). При стандартной поставке информаторы ранее комплектовались микрофонным устройством УМ-4Э, изготавливаемым ОАО "Октава"(г. Тула), в настоящее время в комплекте информатора поставляется динамический микрофон МДМ-7-1 производства ООО фирма "Сапсан" (г. Рязань) или электретный микрофон собственного производства (устройство микрофонное НПЦ3.892.004).
    С 2001 года информаторы выпускались на базе модуля ИРЭ-8515-01, ядром которого является микроконтроллер ATmega8515 фирмы Atmel, а звук хранится в легкосъемном модуле памяти ППК. До этого информаторы выпускались на базе модуля ИРЭ-М, в состав которого входили микропроцессор S80C188EC и микросхема FLASH-памяти PA28F008SA фирмы Intel.

Технические характеристики информаторов
"Электроника МС6610.02(П)" и "Электроника МС6610.03(П)"

Параметр	МС6610.02	МС6610.03
Носитель информации	сменный модуль FLASH памяти (ППК) объемом 1 ¸ 8 Мбайт (собственного производства)	MultiMedia Card (MMC), Secure Digital Card (SD card) объемом до 2 Гбайт включительно (формат файловой системы FAT12, FAT16); Secure Digital High Capasity Card (SDHC card) объемом до 32 Гбайт включительно (формат файловой системы FAT32);
Формат файлов исходной звуковой информации	Microsoft Wave RIFF (тип .wav) или Creative Voice File фирмы Creative Labs (тип .voc)	Microsoft Wave RIFF (тип .wav) или MPEG audio layer 3 (по стандарту ISO11172-3) (тип .mp3)
Параметры оцифровки исходной звуковой информации	11,025 кГц, 16 кГц; 8 бит; моно	11,025 кГц, 12 кГц, 16 кГц, 22,050 кГц, 24 кГц, 32 кГц, 44,1 кГц; 8 бит, 16 бит; моно, стерео (тип .wav), Битрейт 8…320 кбит/с; моно, стерео (тип .mp3)
Метод хранения звуковой информации на носителе	Звуковая информация, упакованная с помощью адаптивного алгоритма сжатия речевой информации с предсказанием и дельта-модуляцией	MPEG audio layer 3 (по стандарту ISO11172-3)
Среднестатистический коэффициент сжатия звука (по отношению к исходному .wav)	~ 4. В 1 Мбайт памяти записывается 6 минут неповторяемого звука (для частоты оцифровки 11025 Гц), что соответствует маршрутной и социальной информации 10 маршрутов общественного транспорта. Время непрерывного звучания составляет при этом 2-3 часа.	~ 11 (для 128 кбит/с, 16 бит, 44,1 кГц, стерео) Для битрейта 128 кбит/с в 1 Мбайт памяти записывается около 1 минуты неповторяемого звука. Время непрерывного звучания при неповторяемом звуке для карты памяти 1 Гбайт составляет при этом более 16 часов.
Регулировка громкости	Ручная	Электронная (64 значения)
Количество каналов звука	2 (1 - салон + 1 - контрольный (опционально))	2
Выходная мощность УНЧ (при нагрузке 4 Ом и напряжении питания 24 В)	8 Вт + 0,1 Вт	2 х 8 Вт
Диапазон воспроизводимых частот	200 ¸ 5000 Гц	40 ¸ 16000 Гц
Отношение сигнал/шум	не хуже 50 дБ	не хуже 60 дБ
Дисплей	Алфавитно-цифровой, 2 строки по 16 символов	Алфавитно-цифровой, 2 строки по 16 символов
Микрофон	Внешний	Внешний

Основные характеристики структуры информации на носителе

Параметр	МС6610.02	МС6610.03
Количество групп маршрутов	1 группа	До 510 групп
Количество маршрутов в группе	До 99 маршрутов	До 256 маршрутов
Количество фраз в маршруте	До 256 фраз	До 256 фраз
Максимальный объем одного звукового файла	около 32 Мбайт	256 Мбайт
Максимальный объем группы маршрутов	8 Мбайт	2 Гбайт
Общий объем информации для табло системы «ЭЛИС» в одной группе	64 кбайт	1 Мбайт

·         Коэффициент нелинейных искажений – не более 10%.

·         Алфавитно-цифровой дисплей объемом 2 строки по 16 символов, на который выводится в рабочем режиме постоянно название очередной остановки и текущее время (ЧЧ:ММ:СС). Кроме того, дисплей используется для отображения текущей даты (день недели, число, месяц, год), режима работы, названия выбираемого маршрута и информационных сообщений.

·         Информаторы МС6610.02(П) ведут контроль графика движения транспортного средства и информационного обслуживания пассажиров.

·         В информаторах предусмотрено подключение выносного микрофона для передачи в пассажирский салон сообщений от водителя транспортного средства.

·         Напряжение питания: МС6610.02(П) – от 15 до 36 В с защитой от перенапряжения и импульсных помех и переполюсовки питающего напряжения;
                                  МС6610.03(П) – от 9 до 36 В с защитой от перенапряжения и импульсных помех и переполюсовки питающего напряжения.

·         При отключении питания все параметры, маршрут, текущая остановка сохраняются, часы продолжают отсчет реального времени.

·         Информаторы имеют защиту от короткого замыкания нагрузки.

·         Рабочая температура окружающей среды от –40°С до +50°С.

·         Габаритные размеры: МС6610.02, МС6610.03 – 150х170х56 мм;
                              МС6610.02П, МС6610.03П – 176х177х56 мм (по встраиваемой части корпуса - 150x170x54 мм).

·         Масса: МС6610.02, МС6610.03 – не более 0,8 кг.
